商品の詳細:
|
| 名前: | メタル屋根タイル ガラスの屋根シート形成機械 | マシンカラー: | リクエストとして |
|---|---|---|---|
| 支払のタイプ: | T/T LC | スピード: | 8～12m/分 |
| ローラー材質: | 45＃スチール | シャフト材質: | 45＃スチール |
| 力: | 8.5kW | ||
| ハイライト: | メタル・グラス・シート・ロール・フォーム・マシン,屋根のガラスのシートロール形作機,8.5kw ガラスのシートロール形作機 |
||

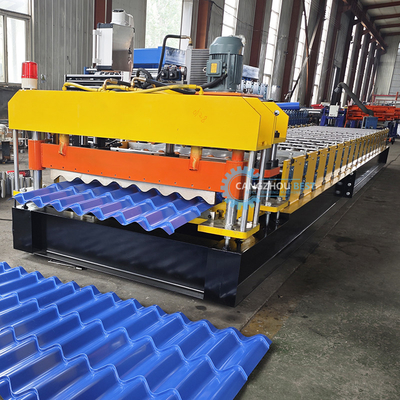

金属屋根瓦、屋根材成形機
異なる屋根パネル成形機は、顧客のプロファイル図面と要件に従って、さまざまな形状の鋼製屋根壁材を製造できます。鋼製屋根、壁材は、さまざまな厚さと色の新しい建材です。完成品は、体育館、空港、劇場、工場、倉庫、ガレージ、展示センターなどの屋根と壁として使用されます。
主なパラメータ
| 名前 | モデル/名前 | 数量 | 技術仕様 |
| 1.デコイラーシステム | アーム式自動デコイラー（超音波制御付き） | 1セット | アーム式、油圧拡張、電気モーターによるシートの能動的な解放、コイルカートとプレスアーム付き。 |
| 2.主な成形システム | プレシャー装置 | 1セット |
1.ローラー材質：No.45鋼、表面ハードクロム塗装。 2.ローラーシャフト材質：No.45 3.ローラー内部支持構造タイプ：ガイドコラム 4.サイクロイドピンギア減速機モーター駆動、後部/前部ローラーはチェーン駆動、上部/下部ローラーの一部はギア駆動 5.カッティングブレード材質Cr12焼き入れ処理 6.パンチングダイ材質はNo.45鋼に窒化処理を採用。 |
| 給餌ガイド装置 | 1セット | ||
| フィルム被覆装置 | 1セット | ||
| ロール成形システム | 1セット | ||
| プレスシステム | 2セット | ||
| ポストカッティング装置 | 1セット | ||
| 完全安全カバー | 1セット | ||
| 3.出力システム | サポートテーブル | 2セット | 完成したプレートをサポートするため |
| 4.油圧システム | 1セット | メインマシンとデコイラー用の分離型油圧ステーション。 | |
| 5.電気制御システム | 1セット |
1. PLC制御、エンコーダーによる自動長さカット 2.操作ステージ：タッチスクリーン+ボタン 3.速度調整用のAC周波数 |
|
詳細情報
デコイラー
5T手動デコイラー
特徴：マンドレルとベースはデコイラーの2つのコンポーネントであり、マンドレルは手動で機械装置によって収縮・拡張され、マンドレルにコイルを固定した後、コイルとマンドレルを一緒にベースに戻します。
電力：なし;
セグメントの開閉電力：機械式;
セグメントの回転電力：成形システムによるプル;
セグメント数：4個;
セグメント拡張範囲：460〜520mm;
マンドレルの中心高さ：0.65m;
供給速度：ロール成形機の速度に依存;

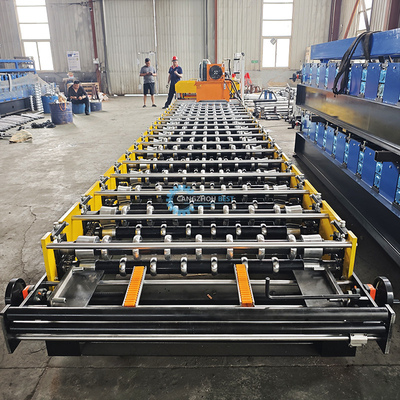

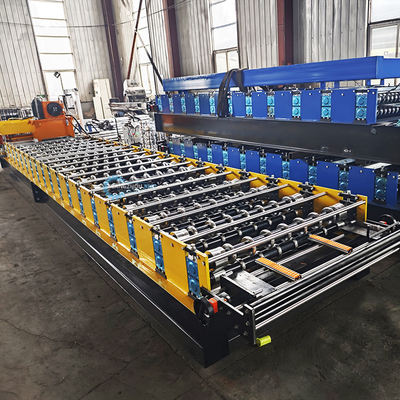

ロール成形機
ローラー：Auto-cadソフトウェアによるシニアエンジニアによる設計、CNC工作機械による45#高グレード鋼製、ハードクロムコーティング;
シャフト：CNC工作機械による45#高グレード鋼製;
支持フレーム：成形ステーションベアリングベースを案内する鋼製ウォールボード;
ローラー設置台数：最大18グループ
ローラー材質：高グレード45#鋼、研磨およびクロムコーティング HRC55-60°
シャフト材質：高グレード45#鋼、研磨およびクロムコーティング HRC55-60°
シャフト径：70mm
フレームパネル厚さ：14mm
ボトムフレーム：36#H形鋼

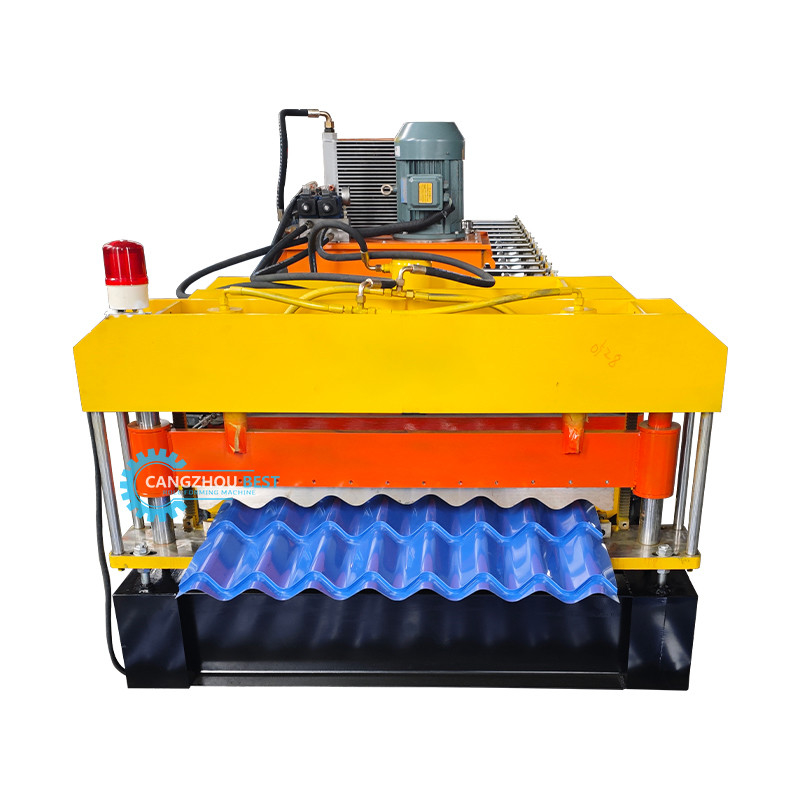

カッター装置
機能：カッティングアクションはPLCによって制御されます。メインマシンは自動的に停止し、カッティングが行われます。カッティング後、メインマシンは自動的に始動します。
電源：油圧ステーション;
フレーム：溶接鋼フレーム;
ストロークスイッチ：非接触光電スイッチ;
成形後の切断：ロール成形後にシートを所定の長さに切断します。
長さ測定：自動長さ測定。
油圧システム
油圧ステーション
ギアホイールオイルポンプによって制御されます。油圧オイルを油圧オイルタンクに充填した後、ポンプはカッターマシンを駆動してカッティング作業を開始します。
マッチング機器：システムには、油圧タンク1セット、油圧オイルポンプ1セット、油圧パイプ2本、電磁弁2セットが含まれます。
安定性と寿命を確保し、漏れを回避するために、トップブランドの油圧システムコンポーネントを採用。
閉鎖されたオイルタンクを介してカッターに初期電力を供給します。カッティングがない場合はオフになり、電力を節約できます。
電気制御システム
自動長さ測定：長さ測定用の1ユニットのツールで、鋼板の表面に軽く押し付けられます。ツールは鋼板の移動速度に合わせて回転し、長さを測定します。長さの不正確さは簡単に修正できます。
自動数量測定;
PLCは長さと数量の制御に使用されます。マシンは自動的に長さにカットし、必要な数量が達成されると停止します。
制御パネル：ボタンスイッチ、LEDディスプレイによる長さと数量表示;
長さ単位：ミリメートル;
モーター過負荷、システム過電流、短絡保護機能;
生産された総延長と総数量を表示します。
プロセスフロー
私たちの工場
| 1.フレーム作成機の正確な見積もりを依頼するにはどうすればよいですか？ |
| 1。）通常、フレーム作成機の正確な見積もりは図面プロファイルに基づいて提供されますので、正確な見積もりを取得したい場合は、まず図面プロファイルを見せてください。 |
| 2。）機械は多くのタイプと方法で設計できます。機械フレーム、PLCブランド、モーターブランドはすべて価格に影響します。 |
| 2.支払い条件: |
| T/Tで30％、検査後の出荷前に残金を支払います。L/C、O/A、D/Pの支払いも受け付けます。 |
| 3.あなたの販売後のサービスは何ですか？ |
| フレーム作成機の保証期間は24ヶ月です。破損した部品が修理できない場合は、無料で新しい部品を送付できますが、速達料金はお客様負担となります。Tバーロール成形機の全寿命にわたって技術サポートを提供します。 |
| 4.あなたの会社を訪問するにはどうすればよいですか？ |
| a.北京空港へ飛ぶ：北京南駅から滄州西駅まで高速鉄道（1時間）、その後お迎えに上がります。 |
| b.上海空港へ飛ぶ：上海虹橋駅から滄州西駅まで高速鉄道（4.5時間）、その後お迎えに上がります。 |
