商品の詳細:
|
| 名前: | ステールガラスのタイルと屋根シートを作る機械と屋根タイルロール形成機械 | マシンカラー: | リクエストとして |
|---|---|---|---|
| 支払のタイプ: | T/T LC | スピード: | 8～12m/分 |
| ローラー材質: | 45＃スチール | シャフト材質: | 45＃スチール |
| 力: | 8.5kW | ||
| ハイライト: | 鋼製の屋根タイルをロール形にする機械,8.5kW 屋根タイル ロール 形成 機械,スチール・グラス・シート・ロール・フォーム・マシン |
||

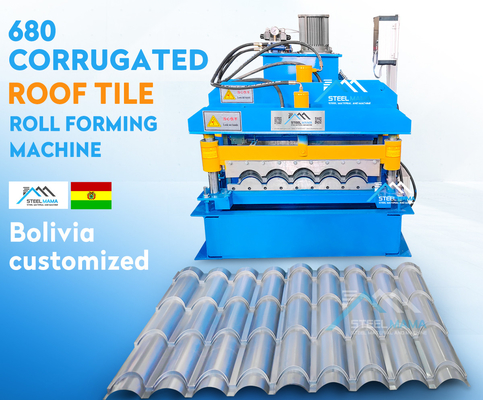

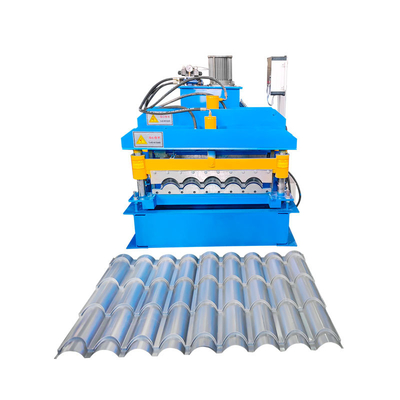

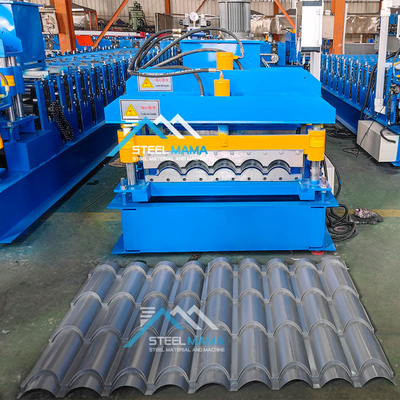

鋼製瓦屋根シート製造機（屋根瓦ロール成形機付き）
異なる屋根パネル成形機は、顧客のプロファイル図面と要件に従って、さまざまな形状の鋼製屋根壁シートを製造できます。鋼製屋根、壁シートは、さまざまな厚さと色の新しい建築材料です。完成品は、体育館、空港、劇場、工場、倉庫、ガレージ、展示センターなどの屋根と壁として使用されます。
主なパラメータ
| 名前 | モデル/名前 | 数量 | 技術的説明 |
| 1.デコイラーシステム | アームタイプ自動デコイラー（超音波制御付き） | 1セット | アームタイプ、油圧拡張、電気モーターによるシートのアクティブリリース、コイルカートとプレスアーム付き。 |
| 2.主な成形システム | プリシャーリング装置 | 1セット |
1.ローラー材質：表面硬質クロム塗装のNo.45鋼。 2.ローラーシャフト材質：No.45 3.ローラー内部支持構造タイプ：ガイドコラム 4.サイクロイドピンギア減速機モーター駆動、バック/フロントローラーはチェーン駆動、アッパー/ロワーローラーの一部はギア駆動 5.カッティングブレード材質Cr12焼き入れ処理 6.パンチングダイ材質は窒化処理を施したNo.45鋼を採用。 |
| 給餌ガイド装置 | 1セット | ||
| フィルムコーティング装置 | 1セット | ||
| ロール成形システム | 1セット | ||
| プレスシステム | 2セット | ||
| ポストカッティング装置 | 1セット | ||
| 完全安全カバー | 1セット | ||
| 3.出力システム | サポートテーブル | 2セット | 完成プレートをサポートするため |
| 4.油圧システム | 1セット | メインマシンとデコイラー用の分離型油圧ステーション。 | |
| 5.電気制御システム | 1セット |
1. PLC制御、エンコーダー自動長さカット 2.操作ステージ：タッチスクリーン+ボタン 3.速度調整用のAC周波数 |
|
詳細情報
デコイラー
5T手動デコイラー
特徴：マンドレルとベースはデコイラーの2つのコンポーネントであり、マンドレルは手動で機械装置によって収縮・拡張され、マンドレルにコイルを固定した後、コイルとマンドレルを一緒にベースに戻します。
電力：なし;
セグメントの開閉電力：機械式;
セグメント回転電力：成形システムによるプル;
セグメント数：4個;
セグメント拡張範囲：460〜520mm;
マンドレル中心高さ：0.65m;
供給速度：ロール成形機の速度に依存;

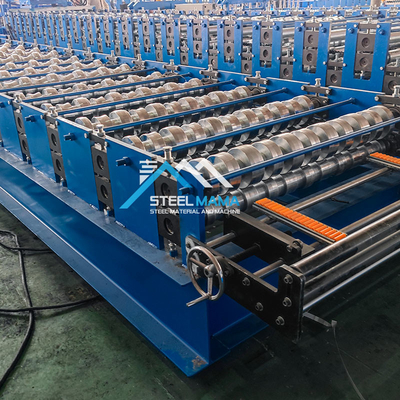

ロール成形機
ローラー：Auto-cadソフトウェアでシニアエンジニアが設計し、CNC工作機械で45#高グレード鋼で製造され、硬質クロムメッキされています。
シャフト：CNC工作機械で45#高グレード鋼で製造されています。
支持フレーム：成形ステーションベアリングベースを案内する鋼製ウォールボード;
ローラーの数：最大18グループ
ローラー材質：高グレード45#鋼、研磨およびクロムメッキ HRC55-60°
シャフト材質：高グレード45#鋼、研磨およびクロムメッキ HRC55-60°
シャフト径：70mm
フレームパネル厚さ：14mm
ボトムフレーム：36#H形鋼
カッター装置
機能：カッティングアクションはPLCによって制御されます。メインマシンは自動的に停止し、カッティングが行われます。カッティング後、メインマシンは自動的に始動します。
電源：油圧ステーション;
フレーム：溶接鋼フレーム;
ストロークスイッチ：非接触光電スイッチ;
成形後の切断：ロール成形後にシートを所定の長さに切断します。
長さ測定：自動長さ測定。
油圧システム
油圧ステーション
ギアホイールオイルポンプで制御されます。油圧オイルを油圧オイルタンクに充填した後、ポンプはカッターマシンを駆動してカッティング作業を開始します。
マッチング機器：システムには、油圧タンク1セット、油圧オイルポンプ1セット、油圧パイプ2本、電磁弁2セットが含まれます。
安定性と寿命を確保し、漏れを回避するために、トップブランドの油圧システムコンポーネントを採用しています。
クローズドオイルタンクを介してカッターに初期電力を供給します。カッティング時以外はオフになり、電力を節約できます。
電気制御システム
自動長さ測定：長さ測定の1ユニットのツールで、鋼板の表面に軽く押し付けられます。ツールは鋼板の移動速度に合わせて回転し、長さを測定します。長さの不正確さは簡単に修正できます。
自動数量測定;
PLCを使用して長さと数量を制御します。マシンは自動的に長さにカットし、必要な数量が達成されると停止します。
制御パネル：ボタンスイッチ、LEDディスプレイの長さと数量;
長さ単位：ミリメートル;
モーター過負荷、システム過電流、短絡保護機能;
総長さと総生産数量を表示します。
プロセスフロー
私たちの工場
| 1.フレーム製造機の正確な見積もりを依頼するにはどうすればよいですか？ |
| 1.)通常、正確な見積もりは図面プロファイルに基づいて提供されますので、正確な見積もりを取得したい場合は、まず図面プロファイルを見せてください。 |
| 2.)機械は多くのタイプと方法で設計できます。機械フレーム、PLCブランド、モーターブランドはすべて価格に影響します。 |
| 2.支払い条件: |
| T/T 30%、検査後の出荷前に残金を支払います。L/C、O/A、D/Pの支払いも受け付けます。 |
| 3.アフターサービスは何ですか？ |
| フレーム製造機の保証期間は24ヶ月です。破損した部品が修理できない場合、新しい部品を無料で交換できますが、速達料金はお客様自身で負担していただきます。Tバーロール成形機の全寿命にわたって技術サポートを提供します。 |
| 4.あなたの会社を訪問するにはどうすればよいですか？ |
| a.北京空港へ飛行機で：北京南から滄州西まで高速鉄道（1時間）、その後お迎えに上がります。 |
| b.上海空港へ飛行機で：上海虹橋から滄州西まで高速鉄道（4.5時間）、その後お迎えに上がります。 |
