アフリカ人気鋼材プロファイルカラー鋼PPGI Kガター製造ロールフォーミングマシン

Kガター製造ロールフォーミングマシンの用途

ロール成形された製品は、従来のPPCパイプよりも耐久性があり、老化しにくいです。

プロジェクトをより統合し、すべてのプロジェクトのイメージを高めるのに役立ちます。

ドレンパイプ曲げ機は、ロール成形されたパイプを曲げ、ドレンパイプとエルボパイプを接続するために使用されます。

Kガター製造ロールフォーミングマシンの作業フロー

デコイラー----給餌----ロールフォーミング----定尺カット----出力テーブル

Kガター製造ロールフォーミングマシンのコンポーネント

Kガター製造ロールフォーミングマシンの技術データ

1）。デコイラー
デコイラータイプ：手動デコイラー
手動拡張
受動的デコイル
重量容量：3トン

2）。給餌装置
機能：コイルのヘッドを解放し、成形機に供給するために使用されます。

3）。ロールフォーマー
メイン主軸径：￠76mm
成形ローラースタンド：15グループ
主軸材質：一級45#鋼、加熱・焼入れ
ローラー材質：高級45#鋼、焼入れ・加熱処理、表面に0.05mm硬質クロムメッキ
成形速度：0-15 m/min
駆動タイプ：チェーン伝動
チェーン材質：45#鋼。
機械フレームスタンド：溶接構造鋼
機械ベース：36# H形鋼
フレーム鋼の厚さ：S18mm

主動力：5.5KW

4）カッティングデバイス＆油圧ステーション
切断タイプ：油圧切断
油圧出力：約4Kw

油圧ブレードおよびカッター材質：Cr12 Mov、焼入れ処理
切断長公差：+/- 2mm

5）。電気システム
電圧：380V、3相50Hz
PLC電気制御システム：日本製PLCボード
エンコーダー周波数制御システム：ブランド
タッチスクリーン：ブランド
トランスデューサー：ABB
PLC制御盤のサイズ：700mm（L）x1000mm（H）x300mm（W）

6）。サポートテーブル
シンプルな非動力サポートテーブル
切断後のプロファイルをサポートするため

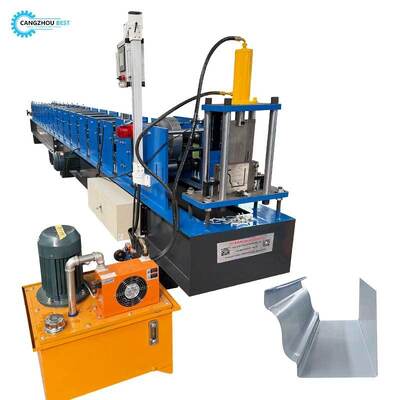

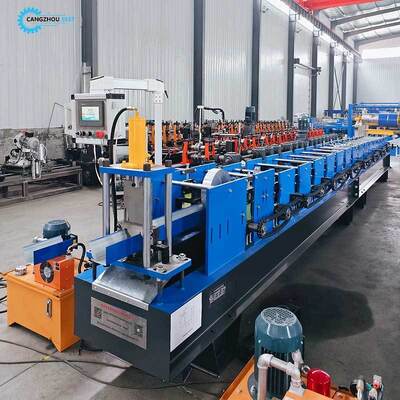

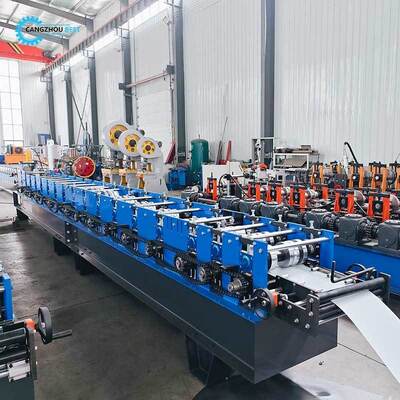

機械の写真
