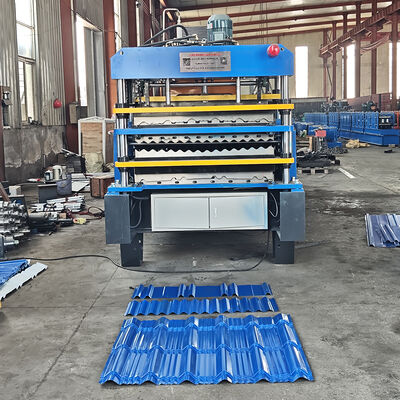

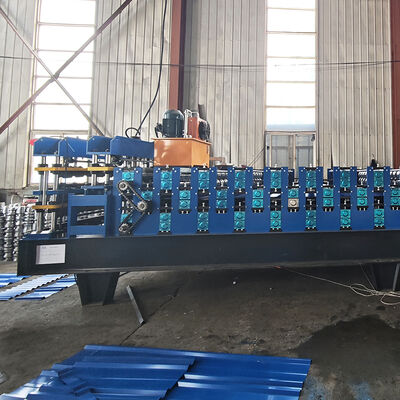

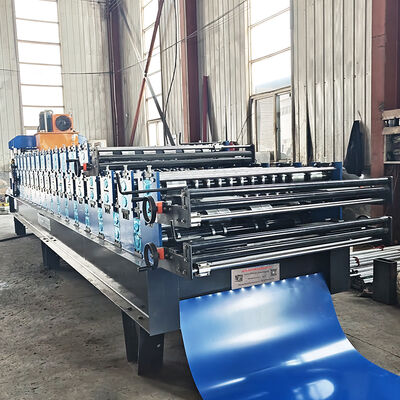

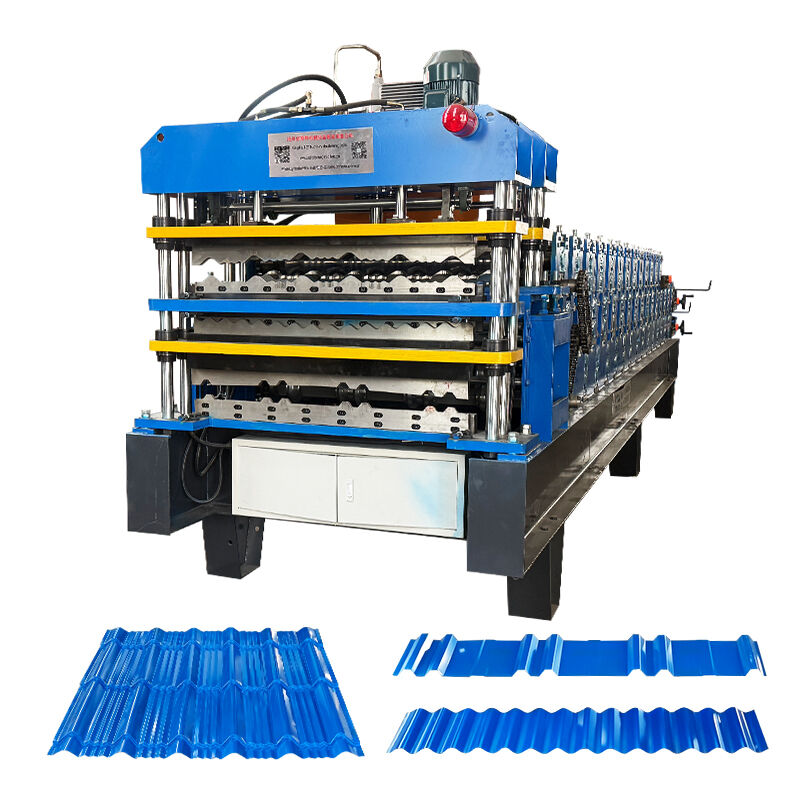

3-in-1 ダブルデッキおよび一層一体型ロール成形機

3-in-1 ダブルデッキ・シングルレイヤー一体型ロールフォーミングマシン

このカラー鋼板ダブルレイヤー屋根・壁ロールフォーミングマシンは、2つの異なるモデルのマシンを完璧に組み合わせたもので、スペースを節約し、操作も簡単です。2つのモデルは顧客のニーズに応じて選択されます。

カラー鋼板ダブルレイヤー屋根・壁ロールフォーミングマシンは、フィーディングプラットフォーム、メイン成形コア、シャーリング機構、油圧ステーション、コンピューター制御キャビネット、高精度カウンターなどで構成されています。

詳細情報

デコイラー

5T手動デコイラー

特徴：デコイラーのコンポーネントはマンドレルとベースメントの2つで、マンドレルは手動の機械装置で収縮・拡張します。コイルをマンドレルに固定した後、コイルとマンドレルを一緒にベースメントに戻します。

電源：なし

セグメントの開閉電源：機械式

セグメント回転電源：成形システムによるプル

セグメント数：4個

セグメント拡張範囲：460～520mm

マンドレル中心高さ：0.65m

供給速度：ロールフォーミングマシンの速度に依存

ロールフォーミングマシン

ローラー：CADソフトウェアによるシニアエンジニア設計、CNC工作機械による45#高グレード鋼製、硬質クロムメッキ

シャフト：CNC工作機械による45#高グレード鋼製

支持フレーム：成形ステーションベアリングベースメントをガイドする鋼製ウォールボード

ローラー数：上部18グループ
ローラー材質：高グレード45#鋼、研磨・クロムメッキ HRC55-60℃
シャフト材質：高グレード45#鋼、研磨・クロムメッキ HRC55-60℃

シャフト径：70mm

フレームパネル厚さ：14mm

ボトムフレーム：36# H形鋼

カッター装置

機能：切断動作はPLCで制御されます。メインマシンは自動的に停止し、切断が行われます。切断後、メインマシンは自動的に再開します。

電源：油圧ステーション

フレーム：溶接鋼製フレーム

ストロークスイッチ：非接触光電スイッチ

成形後切断：ロール成形後、シートを所定の長さに切断

長さ測定：自動長さ測定

油圧システム

油圧ステーション

ギアポンプで制御されます。油圧オイルを油圧オイルタンクに充填した後、ポンプがカッターマシンを駆動して切断作業を開始します。

マッチング機器：システムには、油圧タンク1セット、油圧オイルポンプ1セット、油圧パイプ2本、電磁弁2セットが含まれます。

安定性と寿命を確保し、漏れを防ぐために、トップブランドの油圧システムコンポーネントを採用しています。

閉鎖式オイルタンクを介してカッターに初期動力を供給します。切断時以外はオフになり、電力を節約できます。

電気制御システム

自動長さ測定：鋼板表面に軽く押し付けられる長さ測定ツール1ユニット。ツールは鋼板の移動速度に合わせて回転し、長さを測定します。長さの誤差は簡単に修正できます。

自動数量測定

PLCを使用して長さと数量を制御します。マシンは自動的に長さにカットし、所定の数量に達すると停止します。

制御パネル：ボタン式スイッチ、LEDディスプレイ（長さと数量）

長さ単位：ミリメートル

モーター過負荷、システム過電流、短絡保護機能

総長さと総生産数量を表示します。

なぜ私たちを選ぶのか？

1. 私たちはプロのメーカーなので、より良い価格、アフターサービス、短い納期を提供できます。

2. 私たちは強力な設計・技術能力を持っており、顧客の要求に応じて設計・製造できます。

3. 私たちの工場はISO 9001認証を取得しています。

4. 私たちは海外での設置・トレーニング経験が豊富です。

5. 私たちは90カ国以上に機械を輸出し、すべて良いフィードバックを得ています。

6. 私たちはすべてのアイテムに2年間の無料保証を提供します。

7. OEMブランド。
