商品の詳細:
|
| 製品名: | 黒鋼自動切断を手動で変更サイズ C 母屋ロール成形機を製造します。 | 機械次元: | 10mx1.8mx1.4m オーダーメイド |
|---|---|---|---|
| 駆動システム: | 鎖またはギヤ ボックス | 制御システム: | PLC |
| 保証: | 2年 | 一生: | 10年以上 |
| ハイライト: | 黒鋼 C 母屋ロール成形機、手動サイズ変更母屋マシン、自動切断 C 母屋フォーマー,manual size change purlin machine,auto cutting c purlin former |
||

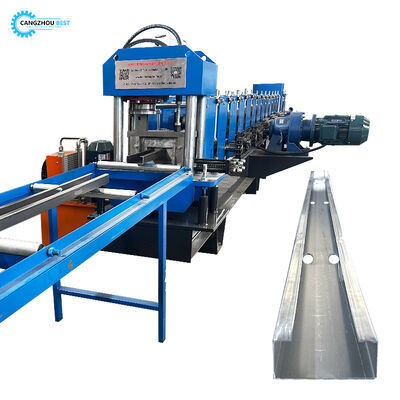

黒鋼自動切断を手動で変更サイズ C 母屋ロール成形機を製造します。
黒鋼自動切断を手動で変更サイズ C 母屋ロール成形機を製造する利点:
1 台の機械で CZU 母屋、サイズ範囲 80 ～ 300 mm を生産でき、機械はサイズを自動的に変更し、コストとスペースを節約できます。
黒鋼の製造自動切断手動変更サイズ C 母屋ロール成形機作業フロー
アンコイラー-----フィード-----レベリング-----ロールフォーミング-----パンチング-----カッティング-----アウトプットテーブル
黒鋼自動切断を手動で変更サイズ C 母屋ロール成形機機械コンポーネントを製造します。
| デコイラー | 1セット |
| レベリング装置 | 1セット |
| 成形機 | 1セット |
| パンチング装置 | 1セット |
| 切断装置 | 1セット |
| PLCコントロールボックス | 1セット |
| 油圧ポンプステーション | 1セット |
| 生産サポート表 | 1セット |
アンコイラー
| タイプ | 手動タイプ（標準） | 油圧式（オプション） |
| 写真 | ||
| 幅 | 500mm | 600mm |
| 容量 | 5000kg | 5000kg～8000kg |
| 内径 | 450～550mm | 450～550mm |
| 外側の寸法 | 1500mm | 1800mm |

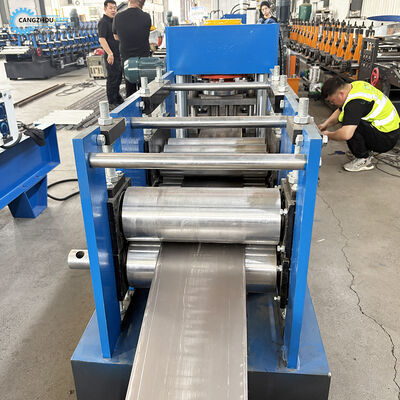

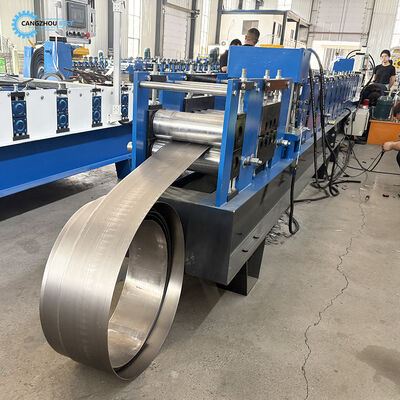

ロール成形機
(1) 材料の厚さ: 1-3 mm
(2) ローラー: 12 グループ
(3) ローラ材質：Gcr15鋼研磨焼入れHRC55～60°
(4) シャフト材質：#45 鋼処理後
(5) シャフトの直径: 80mm
(6)フレームパネル厚さ：20mm
(7) 底枠：36# H形鋼
(8) モーター出力: 11kw
(9) 圧延速度: 8-10 m/min
(10) 駆動タイプ: 2 チェーン
パンチング装置
| アイテム | パラメータの詳細 |
| フレーム処理 | レベリング面全体はボール盤で作られています |
| 金型材質 | Cr12mov |
| 金型加工 | 金型形状に合わせてワイヤー電極をカットし、圧力を節約します。 |
| 穴サイズ | ご要望に応じて |
| 穴番号 | ご要望に応じて |
| プレッシャー | 20Mpa |
切断装置
| タイプ |
型抜き |
| 刃の材質 | Cr12mov焼入れと研削 |
| フレーム処理 |
底枠全体を研削加工して高精度を実現 |
| 刃物加工 | ワイヤーと電極を切断しますが、切断後の最終製品はきれいです。製品形状はこれが技術です。 |
| 働く | 油圧式 |
スタッカー
| タイプ |
マニュアル |
自動（オプション） |
| 長さ | 2本入り、長さ調節可能 | あなたの要件に従って |
PLC
| 主な項目 | パラメータの詳細 |
| PLC |
デルタ（標準）またはあなたの要求に従って |
| インバータ | 中国ブランド（標準）またはあなたの要求に従って |
| タッチスクリーン | Mcgs（標準）またはあなたの要求に従って |
| エンコーダ | 中国ブランド（標準）またはあなたの要求に従って |
| 電圧/Hz/位相 | 380v/50-60hz/3相 |
油圧ポンプ
| 主な項目 | パラメータの詳細 |
| モーター |
3kw 中国ブランドまたはあなたの要求に従って |
| ポンプ | 中国ブランドまたはあなたの要求に従って |
| 電磁弁 | 中国ブランドまたはあなたの要求に従って |
| 冷却システム |
冷却ファン |
