商品の詳細:
|
| 製品名: | セルフロックルーフパネルロール成形機 | ローラー材質: | 45＃スチール |
|---|---|---|---|
| マシンパワー: | 3kw | 駆動システム: | 鎖またはギヤ ボックス |
| 切断タイプ: | 油圧 | 保証: | 2年 |
| 一生: | 10年以上 | ||
| ハイライト: | セルフロッキングルーフパネル成形機,機械を形作る屋根シート ロール,自動ロッキングルーフパネル成形機 |
||
作業流程
デコイラー ---- 給餌 ---- ロール 形成 ---- 長さ 切断 ---- 出力 表
機械部品
| 違う 違う | 名前 | Qty |
| 1. | デコイル | 1セット |
| 2. | ロール 形成 機械 | 1セット |
| 3. | 水力切断装置 | 1セット |
| 4. | PLC制御箱 | 1セット |
| 5. | 水力ポンプ | 1セット |
| 6. | 出力表 | 1セット |
デコイラー
| タイプ | 手動型 (標準型) | 液体型(オプション) |
| 写真 | |
|
| 幅 | 1250mm | 1500mm |
| 容量 | 最大5トン | 5~15トンから |
| 内径 | φ508〜610mm | φ508〜610mm |
| 外径 | φ1500mm | φ1800mm |
ロール 形成
| ポイント | パラメータ詳細 | ||||||||
| 加工材料 | GI と PPGI | ||||||||
| 材料の厚さ | 0.25-0.8mm | ||||||||
| 機械のフレーム | 360#H鋼,斜線溶接を採用し,最終フレームが高度な精度であることを確認するために,平準化装置の測定 | ||||||||
| 機械のサイドパネル |
|
||||||||
| 形成ステーション | 16 駅 (プロフィールによると) | ||||||||
| 機械用ローラー |
厚さ0.05mmの硬いクロムで塗装された高級45号鍛造鋼 |
||||||||
| マシン・シャフト | φ70mm 高ガード45号鋼 処理後 | ||||||||
| 機械間隔装置 | 高精度CNC回転加工 | ||||||||
| 機械のベアリング | 中国 ハービン・ベアリングまたはSKF国際ベアリング (オプション) | ||||||||
| 駆動システム | 1インチチェンやギアボックス (オプション) | ||||||||
| 機械の電源 | 3kwから11kw (プロファイルに応じて) | ||||||||
| 機械の動作速度 | 8~12m/minまたは10~30m/min (オプション) | ||||||||
| 機械調節タイプ | プロフィール図と比較,差は0.5mmで制御されています |
切る
| タイプ |
ローヤリング スライディングタイプ |
| 刃材 | Cr12movの消し・磨き |
| 刃の加工 | ワイヤー電極の切断,しかし上部バケツは,直立することはできません. これは技術です |
| 作業 | 液体型 |
スタッカー
| タイプ |
マニュアル |
|
| 長さ | 1.5m-2m | 6mか12m |
PLC
| 主要項目 | パラメータ詳細 |
| PLC |
デルタ (標準) またはあなたの要求に応じて |
| インバーター | 中国ブランド (標準) またはあなたの要求に応じて |
| タッチスクリーン | McGS (標準) またはあなたの要求に応じて |
| エンコーダー | 中国ブランド (標準) またはあなたの要求に応じて |
| 電圧/HZ/相 | 380v/50-60hz/3相 |
水力ポンプ
| 主要項目 | パラメータ詳細 |
| モーター |
3kw 中国のブランドまたはあなたの要求に応じて |
| パンプ | 中国ブランドまたはあなたの要求に応じて |
| 磁気弁 | 中国ブランドまたはあなたの要求に応じて |
| 冷却システム |
冷却ファン |

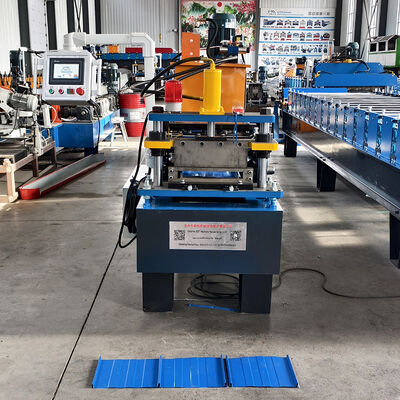

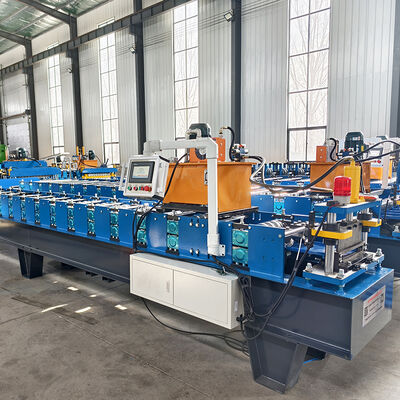

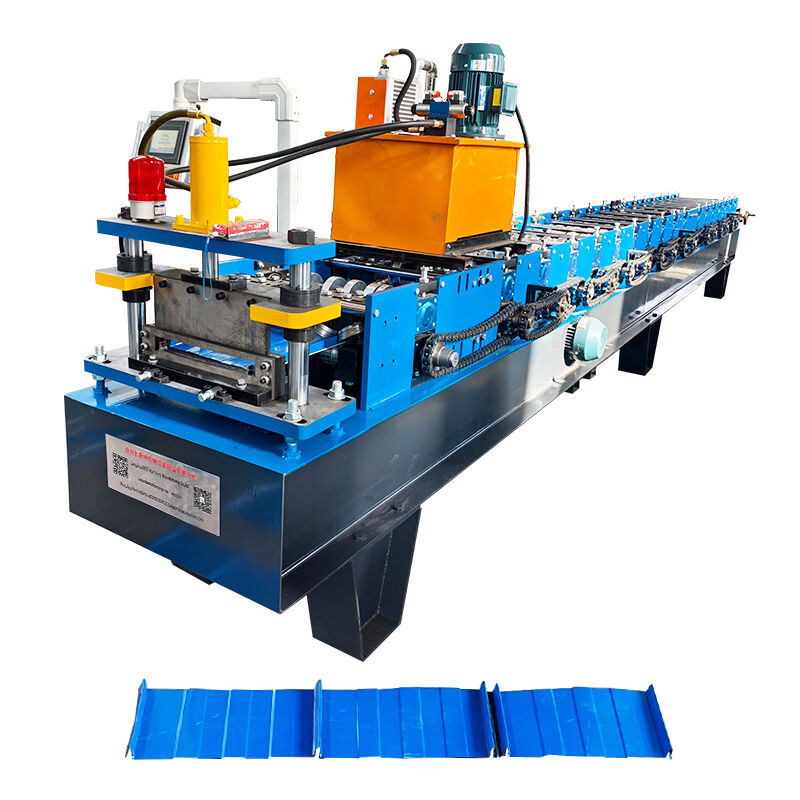

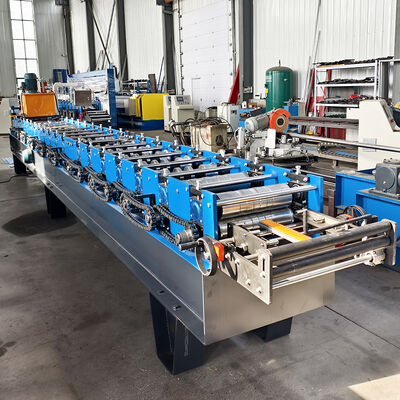

機械写真
