商品の詳細:
|
| 製品名: | 自動生産ラインスナップロックロール成形機 | ローラー材質: | 45＃スチール |
|---|---|---|---|
| マシンパワー: | 3kw | 駆動システム: | 鎖またはギヤ ボックス |
| 切断タイプ: | 油圧 | 保証: | 2年 |
| 一生: | 10年以上 | ||
| ハイライト: | 自動スナップロックロール形成機械,保証付き屋根シートロール成形機,産業用スナップロック金属形作具 |
||
作業フロー
デコイラー------フィーディング------ロールフォーミング------定尺カット-----出力テーブル
機械構成部品
| 番号 | 名称 | 数量 |
| 1. | デコイラー | 1セット |
| 2. | ロールフォーミングマシン | 1セット |
| 3. | 油圧カッティング装置 | 1セット |
| 4. | PLCコントロールボックス | 1セット |
| 5. | 油圧ポンプ | 1セット |
| 6. | 出力テーブル | 1セット |
デコイラー
| タイプ | 手動タイプ（標準） | 油圧タイプ（オプション） |
| 写真 | |
|
| 幅 | 1250mm | 1500mm |
| 容量 | 最大5トン | 5〜15トン |
| 内径 | φ508-610mm | φ508-610mm |
| 外径 | φ1500mm | φ1800mm |
ロールフォーミング
| 項目 | 詳細パラメータ | ||||||||
| 加工材料 | GIおよびPPGI | ||||||||
| 材料厚さ | 0.25-0.8mm | ||||||||
| 機械フレーム | 360#H鋼、斜め溶接、レベリング計測定を採用し、高精度の最終フレームを保証します。 | ||||||||
| 機械サイディングパネル |
|
||||||||
| 成形ステーション | 16ステーション（プロファイルによる） | ||||||||
| 機械ローラー |
高品質No.45鍛造鋼、厚さ0.05mmのハードクロムメッキ |
||||||||
| 機械シャフト | φ70mm高品質No.45鋼（処理後） | ||||||||
| 機械スペーサー | 高精度CNC旋盤 | ||||||||
| 機械ベアリング | 中国哈爾濱ベアリングまたはSKF国際ベアリング（オプション） | ||||||||
| 駆動システム | 1インチチェーンまたはギアボックス（オプション） | ||||||||
| 機械電力 | 3kw-11kw（プロファイルによる） | ||||||||
| 機械作業速度 | 8-12m/分または10-30m/分（オプション） | ||||||||
| 機械調整タイプ | 機械設置後、当社でテストを行い、プロファイル図と比較します。差は0.5mm以内に制御されます。 |
切断
| タイプ |
ベアリングスライドタイプ |
| ブレード材質 | Cr12mov焼き入れ・研磨 |
| ブレード加工 | ワイヤー放電加工、ただし上刃は真っ直ぐにできません。これは技術です。 |
| 作業 | 油圧タイプ |
スタッカー
| タイプ |
手動 |
|
| 長さ | 1.5m-2m | 6mまたは12m |
PLC
| 主要項目 | 詳細パラメータ |
| PLC |
Delta（標準）またはご要望に応じて |
| インバーター | 中国ブランド（標準）またはご要望に応じて |
| タッチスクリーン | Mcgs（標準）またはご要望に応じて |
| エンコーダー | 中国ブランド（標準）またはご要望に応じて |
| 電圧/HZ/相 | 380v/50-60hz/3相 |
油圧ポンプ
| 主要項目 | 詳細パラメータ |
| モーター |
3kw中国ブランドまたはご要望に応じて |
| ポンプ | 中国ブランドまたはご要望に応じて |
| 電磁弁 | 中国ブランドまたはご要望に応じて |
| 冷却システム |
冷却ファン |

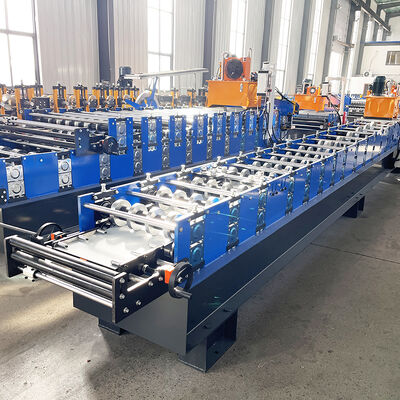

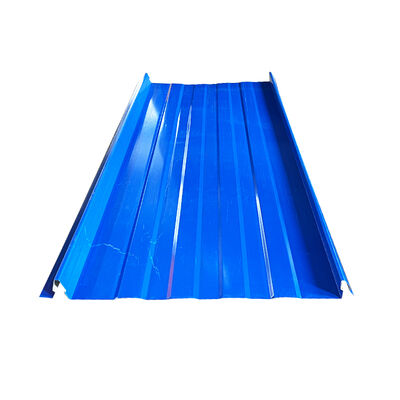

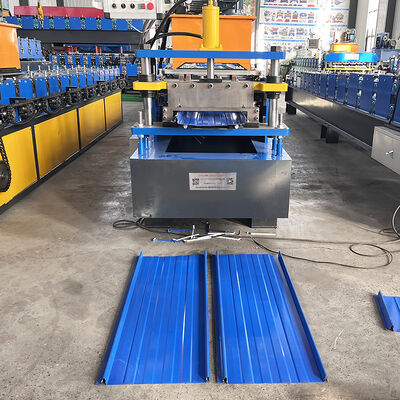

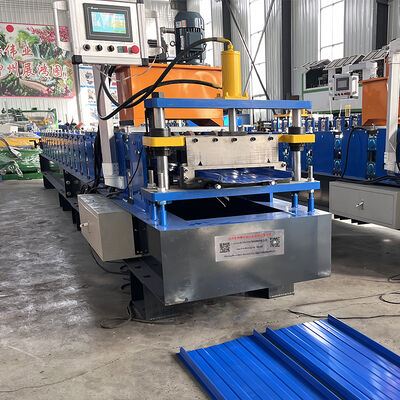

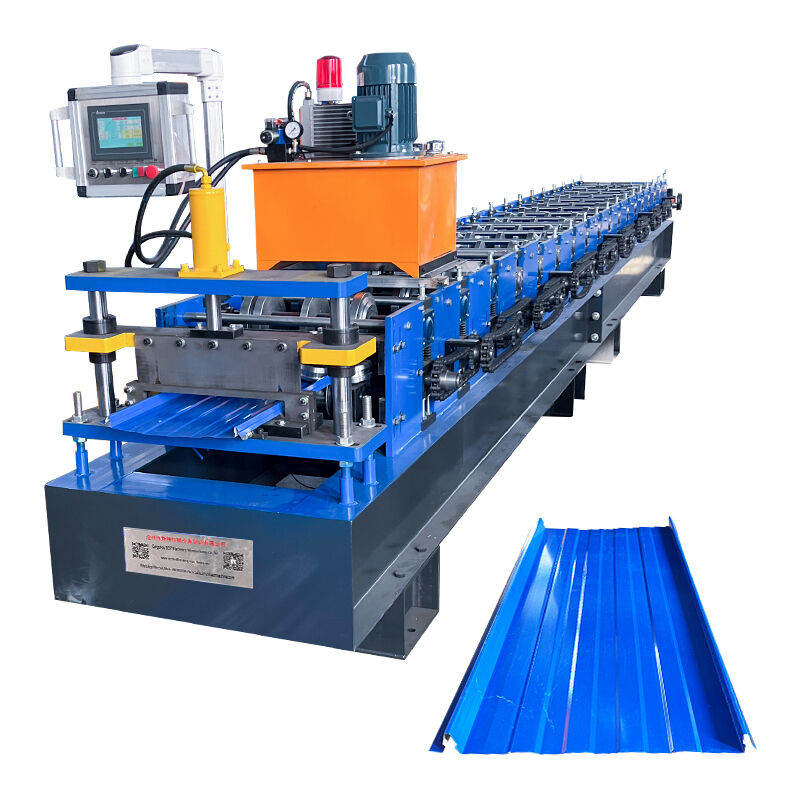

機械写真
