商品の詳細:
|
| 名前: | 高リブデッキ床シートロール成形機（鉄骨構造用） | 必要性の容器: | 1x40GP |
|---|---|---|---|
| 電圧: | 380V | 生産能力: | 6-8m/min |
| 主なセールスポイント: | 操作 が 簡単 | 原産地:: | 河北,中国 |
| カッター材料: | CR12型鋼 | 重量: | 11T |
| 原材料: | ガルバン化 | 厚さ (mm): | 0.8-1.2 |
| ハイライト: | 鋼プロフィールデッキを形作る機械,サーボモーターのロール形成機械,床甲板のロール形成装置 |
||
1. 床デッキロール成形ラインの特徴: 床デッキロール成形ラインで製造された金属デッキは、大きな波長で高い強度を持っています。コンクリートによく付着します。高層ビルで使用すると、鋼製型板を節約できるだけでなく、階の重量も軽減されます。同じ耐荷重で、鋼材を節約し、それに応じて投資を削減します。カスタマイズされた機械も提供できます。
2. Main技術パラメータ:
| 部品の詳細 | アイテム名 | 仕様 |
| 材料 | 原材料 | 亜鉛メッキ鋼 |
| 厚さ | 0.8-1.2 mm | |
| 機械 | ローラー駅 | 20または顧客の図面による |
| シャフト径 | 95 mm | |
| シャフト材質 | 0.05mmクロム付き45#鋼 | |
| ローラー材質硬度30-40 HRC | GCr 15 | |
| 機械サイズ | 約15×2×1.3 m | |
| 機械重量 | 約15トン | |
| 機械の色 | お客様のご要望に応じて | |
| 作業速度 | 8-20 m/分 | |
| カッター | 硬度 | 50-65 HRC |
| 切断公差 | ±1 mm | |
| 材料 | Cr 12 | |
| 操作 | 油圧切断 | |
| 電源 | 駆動方式 | チェーン2インチ |
| 主電源 | 11 kw * 2 | |
| ポンプ出力 | 4 kw | |
| 電圧 |
380v/50HZ,3Pまたはカスタマイズ お客様のご要望に応じて |
|
| 制御システム | PLCブランド | 台湾製デルタ |
| 画面 | タッチスクリーン | |
| 言語 | 中国語と英語、またはお客様のニーズに応じて言語を追加 | |
| デコイラー | 操作 | マニュアル |
| 重量容量 | 5トン | |
| 価格 | ギフトとして無料 | |
| 受取テーブル | 操作 | マニュアル |
| 長さ | 3 m | |
| 価格 | ギフトとして無料 |
| 機械のコンポーネント: | ||
| デコイラー | 1セット | |
| 供給およびガイド装置 | 1セット | |
| プレスシステム | 1セット | |
| メインロール成形機 | 1セット | |
| 切断装置 | 1セット | |
| 油圧切断システム | 1セット | |
| PLC制御システム | 1セット | |
| ランアウトテーブル | 1セット | |
|
プロセスフロー:
デコイラー -- 供給とガイド -- プレス -- ロール成形 -- 油圧切断 – ランアウトテーブルへの製品 |
||
3. 機械の詳細:
1. 寸法: 1700mm*1000mm*800mm
2. 供給幅: 1300mm
3. コイルの内径: 可変、480 mm から570mm
4. 最大コイル重量: 5000 Kg;
5. 拡張と戦いのモード: 手動による内側拡張と戦い
6. 供給方法: 手動
7. アンコイル金属コンペンセーター: 付属、すべての生産速度で均一な供給を保証;
8. 色: 青 (または顧客の要求に基づく)
9. uantity: 1
供給:

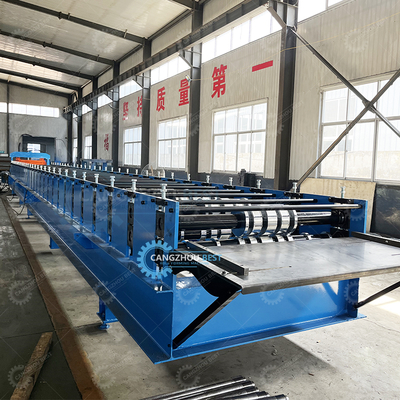

1. 成形ローラーの中心を調整可能で、ストリップがフラットナーに入る際に横方向の動きを防ぐのに十分な長さ。
2. 供給タイプ: 調整可能1. プロファイルの材質: Q195、Q235、GIまたはカラー鋼
2. 厚さ範囲: 0.5-1.2mm
3. 主モーター出力: 11kwx2、ACモーター、メインマシン内部のモーター (ブランド: 中国のGuomao) (最終設計による)
4. 機械電圧、周波数、相: 380 V、50 Hz、3相
5. ロールステーション: 30ステーション (最終設計による)
6. ローラー材質: ASTM1045クロムメッキ表面、硬度、CNC,
7. シャフト径: ￠85mm 材質: SAE1045、焼入れ焼き戻し処理
8. 機械ロール成形速度: 15m/分以上
9. トランスミッション: チェーン、1インチ、ダブルライン

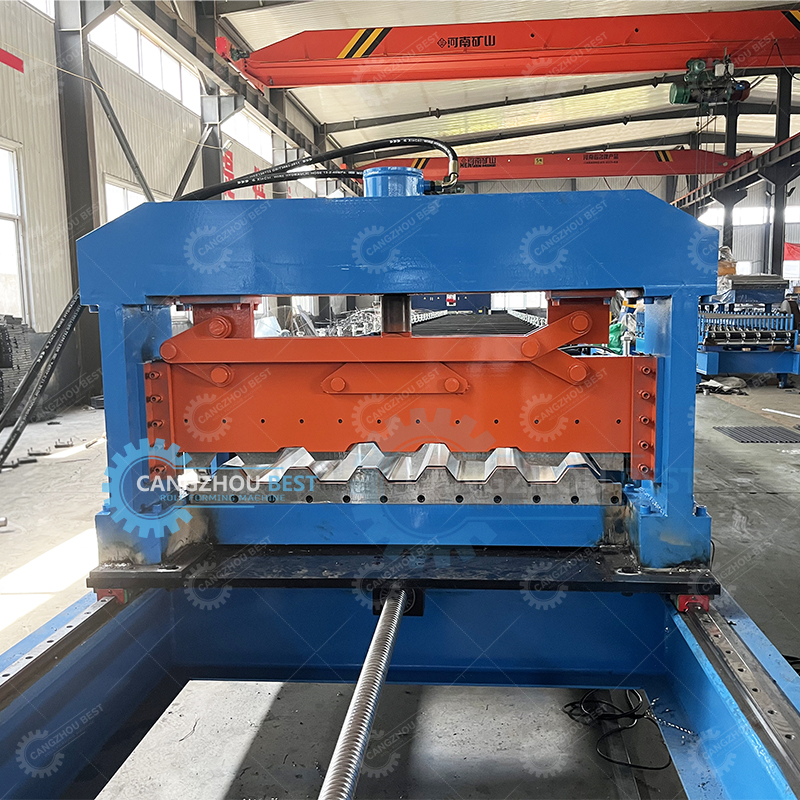

1. 金属コーティングを損傷することなく曲げられたプロファイルを切断し、滑らかな切断を保証するプロファイル横切断装置ユニットが含まれています;
2. 最後の切断プロファイルの機器からの供給: 最後のプロファイルの長さが2000 mm以上の場合、自動;
3. 成形後の切断: ロール成形後、シートを必要な長さに切断
4. 操作には2つの油圧シリンダーを使用し、均一な下降ナイフを実現するための流量調整器を含める必要があります。
5. 油圧による切断力、5.5KW
6. 使用圧力: 12-20Mpa調整可能
7. 切断シーケンスも同じPLCプログラムに含まれ、制御されます
8. 長さの許容誤差: 各ピースの最終製品で+/- 1.5mm
9. 数量: 1
1. 油圧: 5.5kw
2. 使用圧力: 12Mpa調整可能
3. ソレノイドバルブ: 1グループ
4. 油圧オイル: 46#油圧オイル
5. 色； 青 (または顧客の要求に基づく)
6. 数量: 1
1. プログラム可能な切断ユニット、数量制限なしで1つのプログラミングサイクルでさまざまな長さ (操作機器を停止することなく): 提供されます。
2. 5つのグループのデータを一度に設定できます
3. 切断プログラムの完了後、機器の自動停止: 提供されます。
4. 電圧、周波数、相: 380 V、50 Hz、3相
5. 長さの不正確さは簡単に修正できます。
6. 制御パネル: ボタン式スイッチとタッチスクリーン
7. 長さの単位: ミリメートル (制御パネルで切り替え)
8. PLCブランド: パナソニック
9. 周波数コンバーターブランド: 安川
10. タッチスクリーン: 台湾Weinview
11. 色: グレー
12. 数量: 1
1. フレーム: チューブによる溶接
2. サイズ: 約1.0m長*1.0m幅*0.9m高
3. いくつかのサポートローラーを備えた1つのアウトテーブル
4. サポーターローラー: ASTM 1045、クロムメッキ
5. ローラーの直径: 55mm
6. 色: 青
7. uantity: 1ユニット
4. 荷積みと梱包:
1) 20''/40''コンテナ
2) 機械はプラスチックで包み、マークを付けます
3) その他の機械要素とツールには木箱があります
4) 荷積み前に、機械を固定して確認します
5) 出荷前に、お客様に再度機械を確認していただきます
