多サイズ C U G 三プロフィール 乾壁 天井パネル ロール 形成 機械

マルチサイズC U G 3プロファイル乾式壁天井パネルロール成形機

機械コンポーネントと仕様

3トン電動アンコイラー

1. 最大重量：2トン
2. コイルの内径：460～560mm
3. 鋼板とCビーム溶接
4. 機能：アンコイラーはコイルを保持し、アンコイルするために使用されます。この手動アンコイラーは非動力です。コイルを張るために、アンコイラーマンドレルを手動で調整する必要があります。

スタッドおよびトラックマシンの供給およびガイド装置

1. 幅範囲：200～300mm
2. 供給タイプ：手動供給
3. ガイドタイプ：手動調整

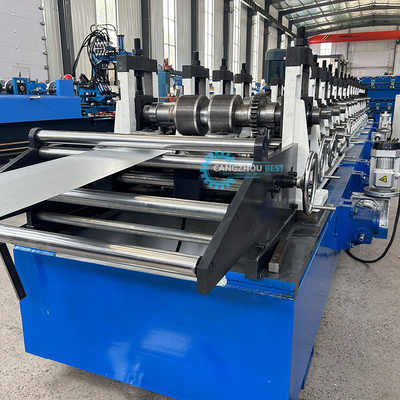

4. ガイドの機能：材料のずれを回避する

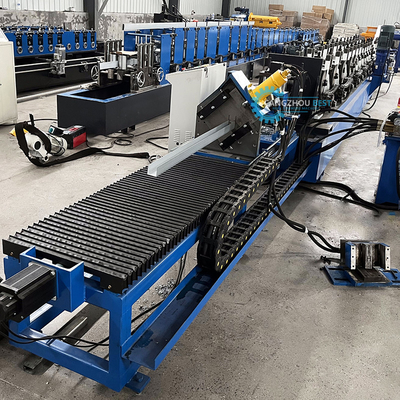

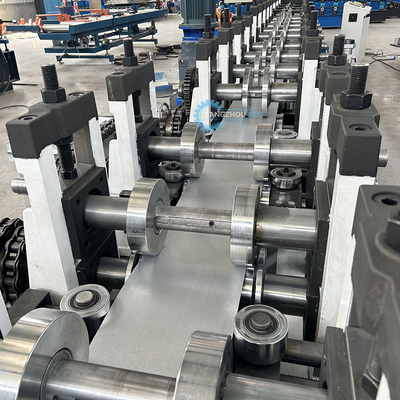

金属スタッドおよびトラックロール成形機

1. 機械構造：メインベースはCビーム溶接を使用し、駆動モーターを機械内部に組み立てます。ミル構造は全プレート溶接を使用し、ボトムベアリングブロックは台湾のデザインと同様に鋼板に直接組み立てます。
2. 成形速度：12～15m/分
3. 機械電圧と周波数：415V、50Hz、3相
4. ローラーの材質：GCR15、CNC加工、HRC58-62、クロムメッキ0.05mm厚
5. 成形ステップ：18
6. シャフトの材質：ASTM1045、旋盤加工、外径研磨
7. シャフトの直径：60mm
8. スペーサーの材質：ASTM1045、肉厚：8mm、クロムメッキおよび硬化処理。
9. 駆動モーター：中国Guomaoブランド、5.5KW
10. 伝達：ギアによる
11. 機械側壁パネル：18mm

油圧切断装置

1. 切断タイプ：油圧切断、切断時にロール成形部分が停止
2. 油圧モーター出力：4KW
3. 油圧作動圧力：12～16Mpa
4. 切断刃の材質：Cr12、熱処理済み
5. 長さ測定：自動エンコーダー（Omronブランド）による長さ測定
6. 長さの許容誤差：±1.0mm

金属スタッドおよびトラックマシンの制御システム

1. オペレーティングシステムの言語：英語と中国語（他の言語が必要な場合は、英語版の説明書をお送りしますので、ご使用の言語に翻訳してください。その後、お客様の言語の説明書を設定します。）
2. 電圧と周波数：415V、50Hz、3相
3. コントロールパネル：ボタン式スイッチ付きタッチスクリーン
4. 長さの単位：ミリメートル（コントロールパネルで切り替え）
5. PLCブランド：パナソニック
6. 周波数コンバーターブランド：安川
7. エンコーダーブランド：オムロン
8. タッチスクリーンブランド：MCSG
9. お客様が簡単にワイヤーを接続できるように、航空プラグを採用しています。
10. タッチスクリーンで切断長さと数量を設定できます。切断プログラムの完了後、機械は自動的に停止します。
