商品の詳細:
|
| 販売後サービス: | 海外 で 機械 の 整備 に 備え られ て いる エンジニア | 保証: | 1 年 |
|---|---|---|---|
| 体重: | 15のt | 電圧: | 380V.50HZ.3Phase |
| サイズ (L*W*H): | 14800*1050*1500mm | 条件: | 新しい |
| ハイライト: | 機械を形作る30kwハイウェーのガードレール,高速道路の塀のハイウェーのガードレール機械,機械を形作る15m/minハイウェーのガードレール |
||
|
鋼鉄Wビーム衝突バリアロール形成機械の仕様:
|
1脱線器
ローリング材料の内径は約500~600mm,鋼コイルの最大直径は1800mm.クランプモーターの電力は2.2kw 4ポール正規モーター. ZQ250減速機を採用,その速度比は31です:5.
2レベルアップマシン
ウォールボードの7ロールレベラーで,2ロールピンチと5ロールレベリング.レベリングロール直径は110mm.レベリングマシンの前後には垂直ガイドロールがあります.ナイプロールを備えた入口口.
材料: 40Cr,消化硬さ: HRC48°~52°,モーターパワー:7.5kW,6極標準モーター,ZQ350減速器,速度比:20:49φ200 停止ブレーキ

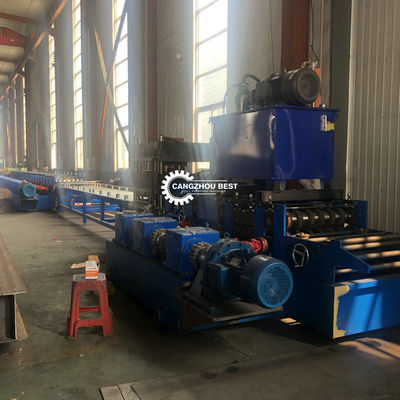

3- パンチングマシン
YL32-315の4列の水力パンシングマシンを採用し,水力ステーションモーターの電力は22kwです.設計と加工は主にユーザーの設計図に従って. 模具挿入物とポンジャーのチップの材料は,Cr12MoV合金鋼である. 調整可能なガイドロールを装備した前後パンシングマシン. (ガイドロール材料:Cr12MoV,硬さ:HRC58o~60o) その他また,スペアブレードとポンジャーのチップを装備しています.
4素早い食材のメカニズム
2組の餌器があり 2組が1つになる必要があります
自動ピンチ,モーターパワー:2.2kW,ZQ250減速機,手動回転圧縮
5光電長度計装置
切断長: 4320mm,長さ精度 < ±3.0mm

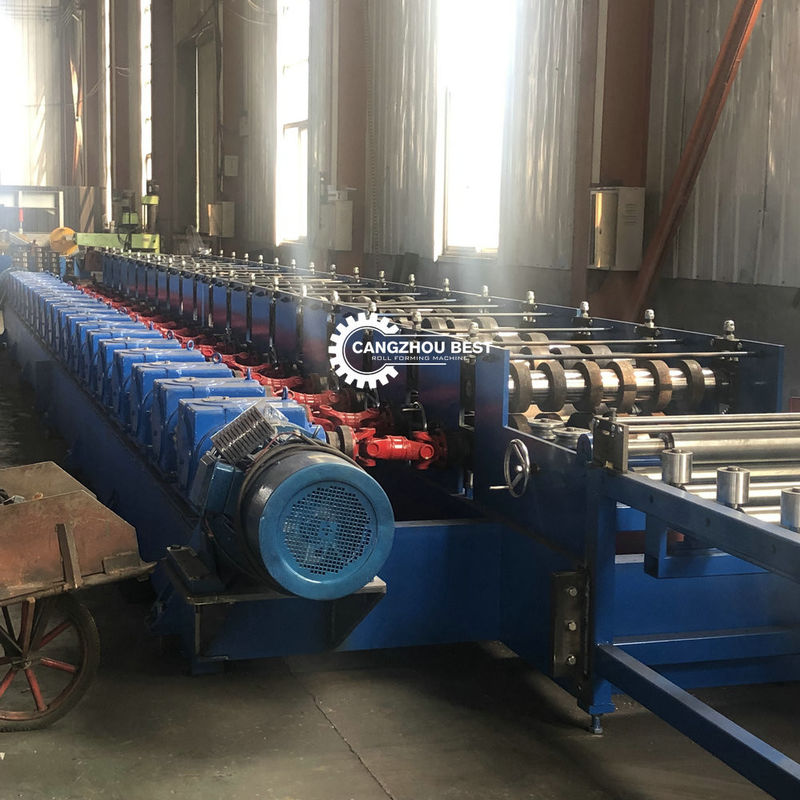

6メイン・フォーミング・エンジン
このユニットには,独立したオープンアーチ構造を持つ11つの鋳造プロセスが含まれています.
機械的な広さ: 550mm.
弧形材料: HT200,加熱
柱の横切りの大きさ: 80 x 70,十分な強度と信頼性の高い品質保証
縦方向のローラー直径: 80
材料: 40Cr鋼,冷やし加熱
ローヤリングタイプ:固定表面7216,規則32216,それぞれ4個
2軸のギアボックス番号: 1
単軸のギアボックス番号: 9
ベーブルモジュール: M=9
ギアボックス材料:HT200
ホスト電源: 45KW r 電磁速度調節
速度減速器:ZQ650
スピード比 4857
トランスミッション・ギアボックスとの間に1インチダブルチェーンの駆動を使用します. ローラー・シャフトとの間のユニバーサル・トランスミッション・シャフトとユニバーサル・トランスミッション・シャフトのタイプは140-275. 1.5インチダブルチェーンドライブ 速度減速器の間.
7菌類を形成する

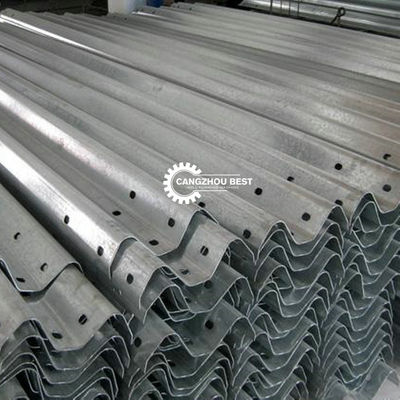

2つの波ガードレイルプレートロール形成型マートセット,国家標準に従って設計および加工.素材はGCr15,全体的な消化硬度はHRC58°~62°です.
8材料の受信プラットフォーム
ローラー型材料の受信ステーション,長さ5m,6#鋼で溶接.
9制御システム
全生産ラインの様々な部分の調和を手動と自動で制御できます.
10. その他
設備の総電力は78.9Kwで,長さ3万mm*長さ4000mm*幅である.最大ロールの高さは85mm,最大ロール厚さは4.0mm,最大ロール速度は3~12m/minである.溶接機座席の構造材料は,以下の要件を満たす必要があります.鉄鋼の特殊な防腐塗料を全面的に覆う必要があります.そして高品質の上層面で覆い. 回転部位は警告色で分割する必要があります.
5トンのデコイラー
直径 460-520mm 拡張
拡張: マニュアル
容量: マンドル1台あたり3000kg
最大コイル幅: 500mm
パンチング
液圧パンチングによる
オイルシリンダーの直径:180mm
作業圧力:30mpa
模具材料: Cr12Mov 58°~62° 消化
水力発電:7.5KW
サイズ:長1.5m*幅1.1m*高1.2m
切る
水力切断
ナイフ素材: Cr12, 58°~62°で消された
オイルシリンダーの直径:250mm
作業圧:60mpa
作業距離:80mm
コントロールボックスシステム
電源:380V,50Hz,三相 (要求に応じて調整)
自動で長さと量を測定する
PLCで制御される長さと量
長さの不正確さは簡単に修正できます
コントロールパネル: ボタン式スイッチとタッチスクリーン
触覚画面の言語:英語と中国語
長さの単位:ミリメートル (制御パネルで切り替わります)
テーブルを外して
製品を送信するために,溶接鋼とサポートロールを採用します.
サイズ:4000*1350*1000mm
容器にロードする前に,我々は最初にマシンをチェックします
ローラーとシャフトは,長い時間配達中に腐食と腐った場合,我々は,ローラーとシャフトのコイルを塗る
3つ目は 簡単に破損する部品に プラスチック製の包装を施し 鋼鉄ロープで 部品をコンテナに固定し 海上での震動で 機械が破損しないようにします
最後に,コンテナに荷物を載せるときに 顧客のために写真を撮ります.
