商品の詳細:
|
売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため | 電圧: | 380V 50Hz 3Phases |
---|---|---|---|
条件: | 新しい | 重量: | 約13トン |
タイルのタイプ: | 鋼鉄着色された艶出し | 使用: | 屋根および壁または |
ハイライト: | 機械を形作る艶出しのデッキ ロール,機械を形作る8m/minデッキ ロール,機械を形作る1.8MMのデッキ ロール |
製品の説明

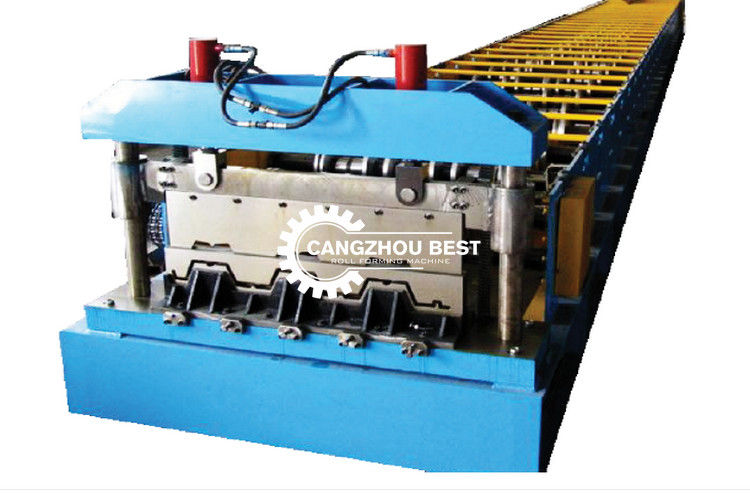

機械を形作る橋床ロール
項目YX-75-268-780
生産の橋床及び建築材料のための機械を形作るロール。
鋼鉄橋床の技術の細部のための機械を形作る金属
1の技術的な変数
いいえ。 | 項目 | 変数 | 注目 | |
1 | 材料 | タイプ | 電流を通される冷間圧延されたストリップの鋼鉄 | |
T. (mm) | 0.6-1.8mm | |||
降伏強さ(Mpa) | Q235 | |||
2 | プロダクト幅の形成 | 310-914.5mm | ||
3 | 形作る速度(m/min)を | 2-8m | 穴を含んで | |
4 | (KW) | 18のKW | FYR | |
5 | 水力(KW) | 18.5 KW | FYR | |
6 | 棚を集めなさい | 6m | FYR | |
7 | 電圧 | AC380V、50Hz、3P | カスタマイズされる |
橋床ライン プロセス
Uncoilerの→Guide装置→は転がり機械→shear装置(を含むナイフ) →の完成品の棚を形作る
次として橋床機械レイアウト
設計デッサン
橋床のデッサン
機械リストを形作るロール
Uncoiler
1のタイプ手動拡張
2の変数
1) 受動の排出
2) コイルの重量:< 5T="">
3) コイル内部D.:φ450mm-φ530mm
4) 最高。Width.1300mm
5) 厚さ.0.4-1.8mm
ガイド装置
主要な形成機械
3.1ローラーを形作ること:20の場所、および摩擦ロールを表面のプロフィールを確かめるために加えるため、傷無し。
3.2側面:T.18mmのA3鋼鉄頑丈。
3.3圧延の促進:2-8 m/min。
3.4ローラー材料:GCr15の全面的な癒やすことの硬度HRC56-62の℃。
3.5モーター力:7.5KW.
3.6主要なローラー:¢75mm、45 #。
3.7装置の基盤:45 #溶接された鋼板を使用してHのタイプ。
3.8伝達:チェーン ドライブ。
3.9保証:全体的に緊急事態を扱うこと、その装置およびオペレータ安全を保障すること容易な非常停止ボタンと。そして鎖およびスタッフの他のギヤは労働者の安全を保障するために保護カバーでカバーされた傷害伝達セクションを容易にもたらすことができる。
橋床を切るための油圧せん断
棚を集めなさい
棚を自動平らな棚か手動棚をすることができる集めなさい
次写真は自動集まるである
電気制御システム
全体のラインはPLC制御、LCDのタッチ画面、人間-機械インタフェースを輸入した。人々はPLCによって相互に作用している。(プログラマブル制御)および制御プロセス モニタリング、生産ラインオペレータ制御自動的に動くためにおよび制御パラメータを変更するためにプログラムおよび実時間監視置いているオペレータ装置の状態及び変数および欠陥の徴候。工作物の長さのデジタル設定は、調節可能な長さ同様に調節可能である場合もある。装置の作動の状態および欠陥の徴候の実時間監視。
操作解説書/自動様式2つ。マニュアルおよび自動スイッチ機能を使って:手動モードでは、独立操作、容易な維持はある場合もある;自動モードでは、始まるために完全な契約量を、遂行しなさい;全体的に緊急事態を扱うこと、確認すること容易な非常停止ボタンとことを装置および運用要員の安全。
(Ⅶ)ブランドの機械類の主要なコンポーネント
PLCの制御システム:Siemens
インバーター:台湾Shilin
エンコーダー:Omron
タッチ画面:Siemens
ある部品はシュナイダー ブランド装置である。
装置は橋床の生産ラインを完了した
いいえ。 | 機械名前 | QTY | 注目 |
1 | Uncoilerのストレートナ | 1 | |
2 | ガイド装置 | 1 | |
3 | 機械の形成 | 1 | |
4 | せん断に続きなさい | 1 | ナイフを含んで |
5 | 棚を集めなさい | 1 | |
6 | 制御システム | 1 |
橋床機械付属品は決め付ける
いいえ。 | 名前 | 製造業者 |
1 | モーター及び減力剤 | 国内ブランド |
2 | 主要な主軸受け | 国内ブランド |
3 | インバーター | Shilin |
4 | PLCシステム | Siemens |
5 | 低電圧の電気 | シュナイダー |
6 | エンコーダー | Omron |
7 | タッチ画面 | Siemens |
8 | 油圧装置 | 国内ブランド |
大量生産のconstrustionの物質的なfoorのデッキのための機械を形作る橋床ロール。
床板、別名側面図を描かれた鋼板の鋼板、鋼鉄床版として橋床の名前。それは最初に版の出版物によって押されるすべての鋼板の集合的な名前である側面図を描かれた鋼板と呼ばれた。
床平板は形作るロールによって電流を通された鋼板から成り横断面はV形、U字型、台形または類似している。それは永久的な型板として主に使用され、また他の目的のために選ぶことができる。
最も早い側面図を描かれた鋼板は工場床の屋根の平板のために主に使用され、後で橋床として次第に分類された床のための側面図を描かれた鋼板があった。
