商品の詳細:
|
| 名前: | PLC制御のダブルプロフィール屋根シートロール形作機 | 機械の色: | 要求に応じて |
|---|---|---|---|
| 支払のタイプ: | T/T LC | スピード: | 8-12m/min |
| ローラー材料: | 45#steel | 軸材: | 45#steel |
| パワー: | 8.5KW | ||
| ハイライト: | 防水シートの製造機,機械を形作る金属板の屋根ロール |
||

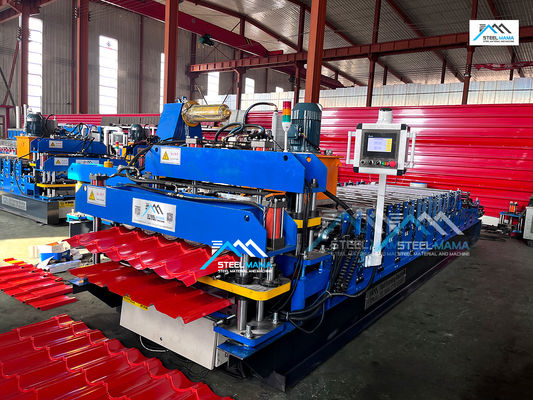

PLC制御のダブルプロフィール屋根シートロール形作機
異なる屋根パネルを形成する機械は,顧客のプロファイル図と要求に応じて,異なる形の鋼屋根壁シートを生産することができます.壁シートは,様々な厚さや色を持つ新しい建材です完成品は,体育館,空港,劇場,工場,倉庫,ガレージ,展示センターの屋根と壁として使用されます.
メインパラメータ
| 名前 | モデル/名称 | 量 | テクニカル説明 |
| 1脱線システム | 腕型自動デコイラー (超音波制御付き) | 1セット | 腕型,液圧拡張,電動モーター,コイルカートとプレッシングアームで,シートを積極的に解放します. |
| 2主な形成システム | 切断前装置 | 1セット |
1ローラー材料:45号鋼,表面は硬いクロム塗装. 2ローラーシャフト材料: ありません45 3ローラー内部の支架構造型:ガイドコラム 4. サイクロイドピンギア 速度減速機 モーター駆動,チェンで駆動された後/前ロール,ギアで駆動された上/下ロールの一部 5切断刃の材料 Cr12 消化処理 6. パンチング・ダイ・マテリアルは,ナイトリド処理による45号鋼を採用している. |
| 給餌ガイド装置 | 1セット | ||
| フィルムカバー装置 | 1セット | ||
| ロール形成システム | 1セット | ||
| 圧縮システム | 2セット | ||
| 切断後装置 | 1セット | ||
| 完全な安全カバー | 1セット | ||
| 3出力システム | サポートテーブル | 2セット | 完成板の支柱用 |
| 4液圧システム | 1セット | メインマシンとデコイラー用の分離した水力装置. | |
| 5電気制御システム | 1セット |
1PLC コントロール,エンコーダー 自動カット 2操作段階:タッチスクリーン + ボタン 3速度の調整のためのAC周波数 |
|
詳細情報
デコイラー
5T マニュアルデコイル
特徴: マンドルと地下室はデコイラーの2つの構成要素で,マンドルは機械装置によって手動的に縮小し,マンドルにコイルを固定した後,拡張しています.その後,地下室にマンドルと一緒にコイルを戻す.
パワー: 無
部分を開閉する力:機械的
断面の回転力: 形状システムによる引力
セグメント数: 4個
断面拡張範囲: 460 ~ 520mm
マンドルの中央の高さ:0.65m
給餌速度:ロール形作機の速度に依存する.
ロール形作機
ローラー:Auto-cadソフトウェアを用いた上級エンジニアによる設計で,CNC機械で45#高級鋼で製造され,硬いクロムで覆われています.
軸:CNC機械で45*高級鋼で製造される.
サポートフレーム: 形成ステーションベアリングセラーを導く鋼壁板
ローラーステーション:最大18グループ
ローラー用材料:高級45#鋼,HRC55-60°とクロムを塗装した
軸材:高級45#鋼,HRC55-60°で磨き,クロムで塗装
シャフト直径: 70mm
フレームパネルの厚さ:14mm
下のフレーム: 36# H切断鋼
切断装置
機能:切断動作はPLCによって制御されます. 主機は自動的に停止し,切断が行われます. 切断後,主機は自動的に起動します.
電源:水力発電所
フレーム: 溶接鋼フレーム
ストロークスイッチ:非接触光電スイッチ
形づくりの後に切る: ロール形づくりの後に必要な長さに切る.
長さ測定:自動長さ測定
水力系
水力装置
機械はギアホイール油ポンプで制御される.液圧油タンクに液圧油を注入した後,ポンプは切断作業を開始するために切断機を動かす.
マッチ機器:システムには,液体タンク,液体油ポンプ,2つの液体パイプ,2つの電磁気バルブが含まれています.
安定性と寿命,漏れを避けるためにトップブランドの水力システムコンポーネントを採用.
封鎖された油タンクを通って,初始電力を供給します.切断せずに切断され,電力を節約できます.
電動制御システム
自動長度測定: 鋼板の表面に軽く圧迫される長度測定の1つのツール;鋼板の移動速度とロールし,その長さを測定する感覚■長さの不正確さは簡単に修正できます.
自動量測定
PLCは,長さと量を制御するために使用されます. 機械は自動的に長さに切断し,必要な量に達すると停止します.
コントロールパネル: ボタン式スイッチ,LEDディスプレイ長さと数量;
長さの単位:ミリメートル
モーター過負荷,システム過電流,短回路保護機能
総長さと生産量を示します
プロセスの流れ
